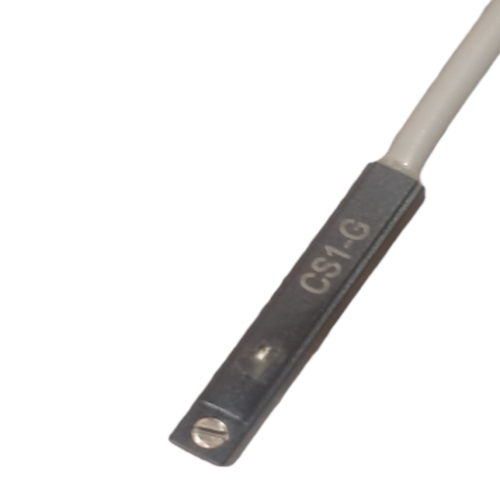

سنسور سیلندر پنوماتیک CS1-G

نقد و بررسی تخصصی سنسور سیلندر پنوماتیک CS1-G

در سیستم‌های اتوماسیون صنعتی، دقت در تعیین موقعیت پیستون سیلندرها نقشی حیاتی ایفا می‌کند. سنسور جک پنوماتیک CS1-G یکی از پرکاربردترین و قابل‌اعتمادترین سنسورهای فیدبک موقعیت (Position Feedback) در بازار ایران است که به دلیل سازگاری بالا با انواع سیلندرهای طرح AirTAC و SMC (به ویژه سری‌های چهارمیل و پروفیلی)، انتخابی هوشمندانه برای مهندسین طراح و تکنسین‌های تعمیر و نگهداری محسوب می‌شود.

این سنسور که در دسته‌ی سنسورهای مغناطیسی (Magnetic Sensors) قرار می‌گیرد، با عملکرد دقیق خود، فرمان‌های الکتریکی لازم را برای کنترلرها (PLC) یا رله‌ها ارسال می‌کند.

اصول عملکرد و تکنولوژی ساخت سنسور سیلندر پنوماتیک CS1-G

سنسور سیلندر CS1-G بر پایه تکنولوژی رید سوئیچ (Reed Switch) طراحی شده است. برخلاف سنسورهای سالید استیت (Solid State)، این سنسور دارای کنتاکت‌های مکانیکی بسیار ظریف در داخل یک محفظه خلأ یا گاز خنثی است.

زمانی که مگنت تعبیه شده بر روی پیستون جک پنوماتیک از زیر سنسور عبور می‌کند، میدان مغناطیسی ایجاد شده باعث بسته شدن کنتاکت‌های داخلی سنسور می‌شود. این عمل باعث برقراری جریان الکتریکی شده و سیگنال “حضور جک” به مدار فرمان ارسال می‌گردد.

ویژگی‌های برجسته مهندسی سنسور سیلندر پنوماتیک CS1-G

انعطاف‌پذیری در ولتاژ (AC/DC): یکی از بزرگترین مزایای سنسور سیلندر پنوماتیک CS1-G، قابلیت کارکرد در طیف وسیعی از ولتاژها (معمولاً 5 تا 240 ولت) هم به صورت DC و هم AC است. این ویژگی نیاز به تغییر منبع تغذیه را حذف می‌کند.

• نشانگر وضعیت LED: مجهز به یک دیود نوری (معمولاً قرمز رنگ) است که به اپراتور کمک می‌کند تا از صحت عملکرد سنسور و رسیدن جک به موقعیت مورد نظر اطمینان حاصل کند.
• سرعت سوئیچینگ بالا: با وجود مکانیکی بودن (Reed)، زمان پاسخ‌دهی این سنسور در حد میکروثانیه بوده و برای خطوط تولید با سرعت بالا کاملاً مناسب است.
• مقاومت محیطی: بدنه این سنسور معمولاً از پلاستیک مهندسی فشرده ساخته شده و در برابر رطوبت، گرد و غبار و لرزش‌های استاندارد صنعتی مقاوم است (استاندارد حفاظتی IP67).


  راهنمای نصب و کاربرد سنسور سیلندر پنوماتیک SC1-G

  سنسور CS1-G به طور خاص برای نصب بر روی سیلندرهای چهارمیل (Tie-rod Cylinders) مانند سری‌های SC و SU طراحی شده است.

  برای نصب این سنسور، معمولاً نیاز به یک بست یا کلمپ فلزی مخصوص دارید که سنسور را روی میله‌های اطراف جک محکم می‌کند. همچنین در برخی سیلندرهای پروفیلی که دارای شیار مخصوص نیستند، از این مدل به همراه کمربندهای استیل استفاده می‌شود.

  نکات مهم حفاظتی در مدار:

  1. محافظت در برابر جریان هجومی: اگر بار متصل به سنسور خازنی است یا طول کابل بسیار زیاد است، حتماً از یک مقاومت محدودکننده جریان استفاده کنید تا پلاتین‌های داخلی جوش نخورند.
  2. بارهای القایی: در صورت اتصال مستقیم به بوبین شیر برقی یا رله‌های بزرگ، استفاده از دیود هرزگرد (Flyback Diode) برای بارهای DC الزامی است تا از آسیب به سنسور جلوگیری شود.

  چرا سنسور سیلندر پنوماتیک CS1-G را از [نام برند شما] بخرید؟

  • تضیمن اصالت کالا: ارائه سنسورهای باکیفیت با پلاتین‌های مقاوم که طول عمر (Life Cycle) بالایی دارند.
  • مشاوره فنی رایگان: تیم مهندسی ما آماده است تا شما را در انتخاب سنسور مناسب برای سیلندرهای خاص راهنمایی کند.
  • قیمت رقابتی: حذف واسطه‌ها و عرضه مستقیم سنسورهای پنوماتیک.
