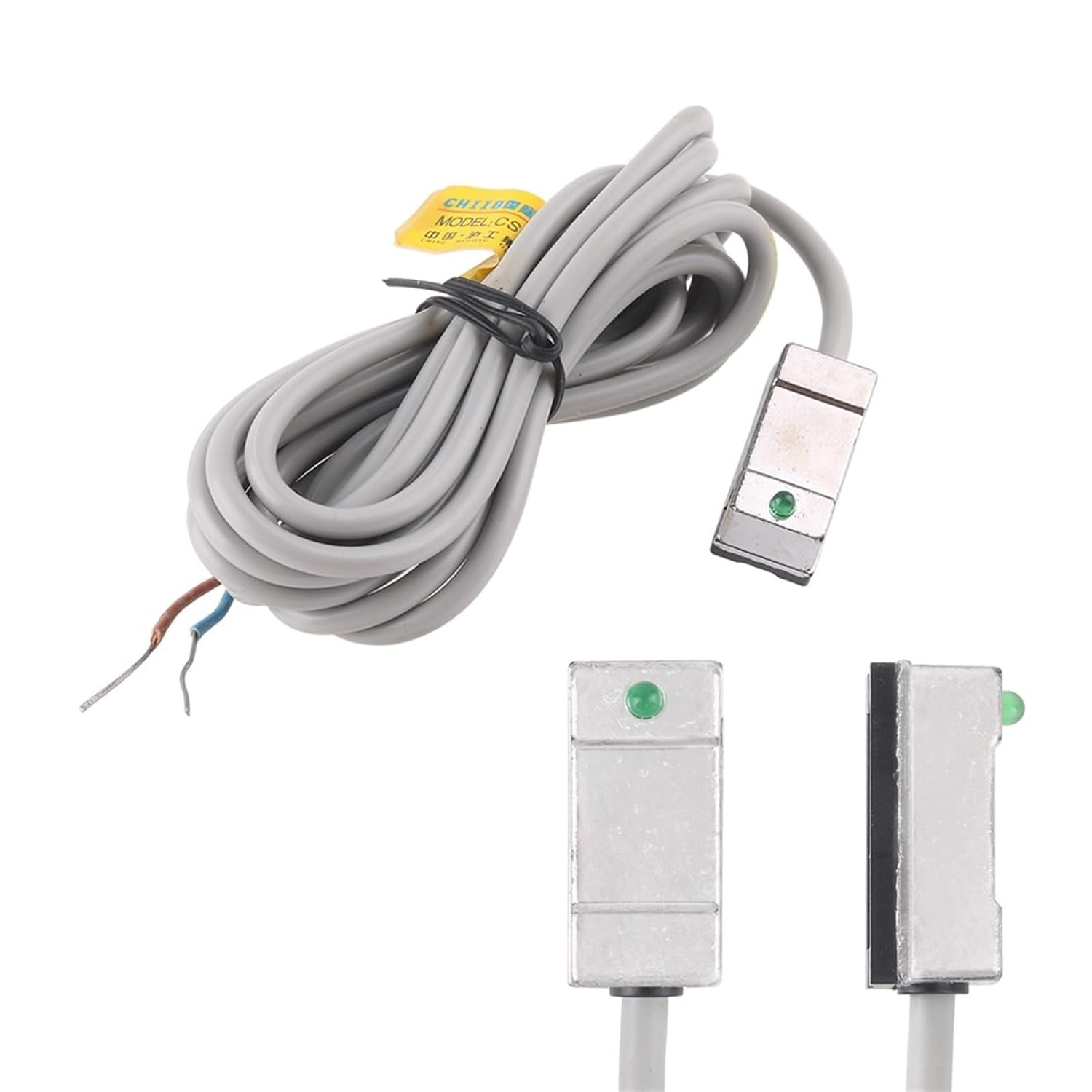

سنسور سیلندر پنوماتیک CS1-U یک مگنتیک سوئیچ (Magnetic Sensor Switch) است که با تشخیص میدان مغناطیسی پیستون، موقعیت دقیق سیلندر پنوماتیک را به سیگنال الکتریکی تبدیل میکند.
این سنسور برای کنترل موقعیت، ایمنی و همگامسازی در سیستمهای اتوماسیون صنعتی ضروری است. با ولتاژ کاری گسترده (۵ تا ۲۴۰ ولت AC/DC)، نصب سریع و بدنه مقاوم، گزینهای ایدهآل برای جایگزینی سنسورهای القایی یا نوری در محیطهای چالشبرانگیز (گردوغبار، رطوبت، لرزش) محسوب میشود.
۳. بررسی فنی و مهندسی سنسور سیلندر پنوماتیک CS1-U
۳.۱ اصول کار و تکنولوژی
سنسور CS1‑U از یک حسگر اثر هال (Hall‑Effect Sensor) یا ریلکتانس متغیر استفاده میکند که در مجاورت آهنربای تعبیهشده روی پیستون (یا خود پیستون مغناطیسی) فعال میشود. با حرکت پیستون، میدان مغناطیسی تغییر کرده و سنسور یک سیگنال ON/OFF (سوئیچینگ) تولید میکند. این سیگنال مستقیماً به PLC، کنترلر یا رله متصل شده و وضعیت سیلندر (باز/بسته، رسیدن به انتهای stroke) را گزارش میدهد.
۳.۲ مشخصات فنی کلیدی سنسور سیلندر پنوماتیک CS1-U
| پارامتر | مقدار/توضیح |
|---|---|
| ولتاژ کاری | ۵ V DC تا ۲۴۰ V AC/DC (طیف گسترده) |
| جریان خروجی | حداکثر ۲۰۰ mA (بسته به مدل) |
| نوع خروجی | ۲‑سیم (AC/DC) یا ۳‑سیم (NPN/PNP) |
| حفاظت الکتریکی | ضد اتصال کوتاه، پلاریته معکوس |
| دمای کاری | ‑۱۰°C تا +۷۰°C (مطابق استاندارد صنعتی) |
| درجه حفاظت (IP) | IP67 (مقاوم در برابر غبار و شستشو) |
| ماده بدنه | پلیآمید (PA) یا فلز (بسته به نسخه) |
| نصب | کلیپس مخصوص سیلندر، پیچ یا نگهدارنده جانبی |
| نشانگر وضعیت | LED قرمز/سبز (بسته به مدل) |
| فاصله سوئیچینگ | ۱–۳ mm (حساسیت بالا) |
| سرعت پاسخ | ≤ ۱ ms (مناسب برای سیکلهای سریع) |
۳.۳ تفاوت CS1‑U با سنسورهای دیگر
- در مقابل سنسور القایی (Inductive):
سنسور القایی فقط فلزات را تشخیص میدهد و نیاز به فاصله دقیق دارد. CS1‑U تنها با میدان مغناطیسی کار میکند و حتی در محیطهای آلوده به روغن یا گردوغبار نیز دقت خود را حفظ میکند.
- در مقابل سنسور نوری (Photoelectric):
سنسورهای نوری به شفافیت محیط و تمیزی لنز حساس هستند. CS1‑U در شرایط کثیف، بخار یا گردوغبار بدون اختلال عمل میکند.
- در مقابل سوئیچهای مکانیکی (Micro‑Switch):
سوئیچهای مکانیکی مستهلک میشوند و نیاز به تنظیم مکانیکی دارند. CS1‑U بدون تماس فیزیکی و با طول عمر بسیار بالاتر کار میکند.
۳.۴ کاربردهای مهندسی سنسور سیلندر پنوماتیک CS1-U
- خطوط تولید خودرو: کنترل موقعیت سیلندرهای جکهای مونتاژ.
- ماشینآلات بستهبندی: تشخیص باز/بسته بودن درب، موقعیت پرس.
- سیستمهای انتقال مواد (Conveyor): همگامسازی حرکت با سنسور موقعیت.
- پرسهای پنوماتیک: اطمینان از رسیدن پیستون به نقطه پایان (End‑of‑Stroke).
- ماشینهای CNC: گزارش وضعیت کلامپهای پنوماتیک.
- تجهیزات داروسازی و غذایی: بهدلیل عدم تماس و مقاومت در برابر شستشو.
۴. مزایای کلیدی برای خریدار سنسور سیلندر پنوماتیک CS1-U
- قابلیت اطمینان بالا: بدون قطعات متحرک، عمر طولانی و خرابی نزدیک به صفر.
- نصب سریع و آسان: بدون نیاز به تنظیمات پیچیده، با کلیپس مخصوص سیلندر.
- سازگاری الکتریکی گسترده: از ۵V DC تا ۲۴۰V AC/DC – مناسب برای تمامی تابلوهای کنترل.
- مقاومت محیطی: IP67، تحمل لرزش تا ۱۰ g، دمای کاری گسترده.
- هزینه نگهداری پایین: عدم نیاز به کالیبراسیون یا تعویض قطعات.
- امنیت فرآیند: تشخیص دقیق موقعیت از بروز حوادث (برخورد، overload) جلوگیری میکند.
۵. راهنمای نصب و سیمکشی سنسور سیلندر پنوماتیک CS1-U (به زبان ساده)
- انتخاب مدل: مطمئن شوید سیلندر شما مجهز به آهنربای داخلی است یا از پیستون مغناطیسی استفاده میکند.
- نصب فیزیکی: سنسور را با کلیپس مخصوص روی بدنه سیلندر (ناحیه حرکت پیستون) قرار دهید.
- تنظیم فاصله: فاصله بین سنسور و پیستون (هوای آزاد) را در محدوده ۱–۳ mm تنظیم کنید.
- سیمکشی:
- مدل ۲‑سیم: یک سیم به مثبت (+)، سیم دیگر به بار (مثلا کوپلر PLC) متصل میشود.
- مدل ۳‑سیم (NPN/PNP): سیمهای +V، GND و خروجی (Output) را مطابق دیتاشیت وصل کنید.
- تست عملکرد: با حرکت دادن سیلندر، LED نشانگر باید روشن/خاموش شود.
۶. سوالات متداول (FAQ) – سئو شده
Q1: سنسور CS1‑U برای سیلندرهای غیرمغناطیسی هم کار میکند؟
خیر. این سنسور فقط در حضور میدان مغناطیسی عمل میکند. برای سیلندرهای معمولی باید از آهنربای جداگانه (Magnetic Ring) روی پیستون استفاده کنید.
Q2: آیا میتوان CS1‑U را روی سیلندرهای روغنی (Lube) نصب کرد؟
بله. بدنه سنسور در برابر روغن و گریس مقاوم است و عملکرد آن تحت تأثیر قرار نمیگیرد.
Q3: حداکثر فاصله نصب سنسور از کنترلر چقدر است؟
با توجه به افت ولتاژ، برای سیگنالهای DC پیشنهاد میشود فاصله از ۱۰۰ متر تجاوز نکند. برای فواصل طولانیتر از تقویت کننده سیگنال (Amplifier) استفاده کنید.
Q4: آیا CS1‑U جایگزین مناسبی برای سوئیچهای مکانیکی قدیمی است؟
قطعاً. علاوه بر عمر بالاتر، سرعت پاسخ سریعتر و عدم نیاز به تنظیمات مکانیکی، آن را به گزینهای برتر تبدیل میکند.
Q5: چگونه میتوانم از اصالت محصول SMC اطمینان حاصل کنم؟
تمام محصولات ما دارای بارکد اصلی SMC و گارانتی کارخانه هستند. شماره قطعه (Part Number) را میتوانید مستقیماً در وبسایت SMC تأیید کنید.
